Neu-Abdichtung Zwischengetriebe





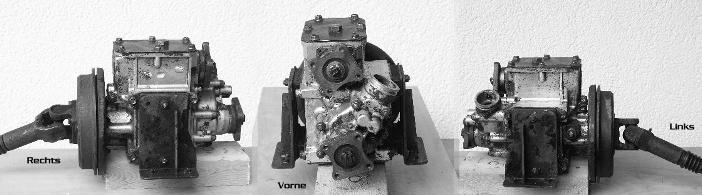

Noch eine kleine Hilfe zum Werkstatthandbuch, im Bezug auf neue Dichtungen (Abil-Dichtung) bzw. Simmerringe im Zwischengetriebe.








1 2

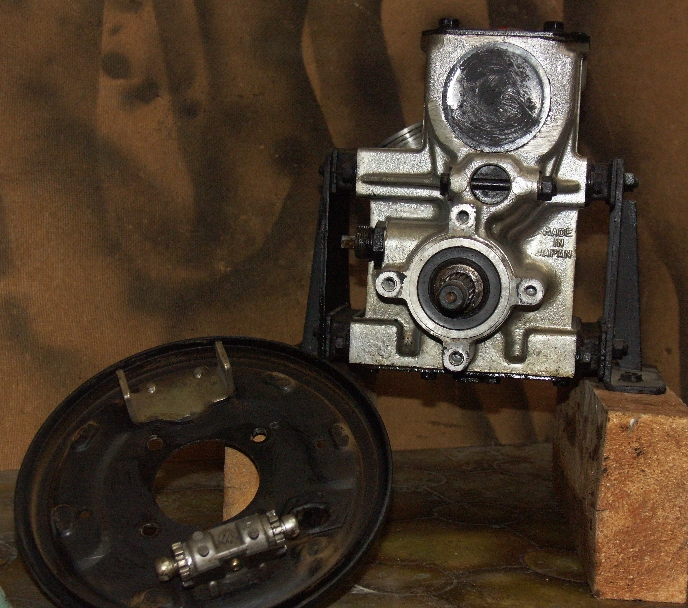

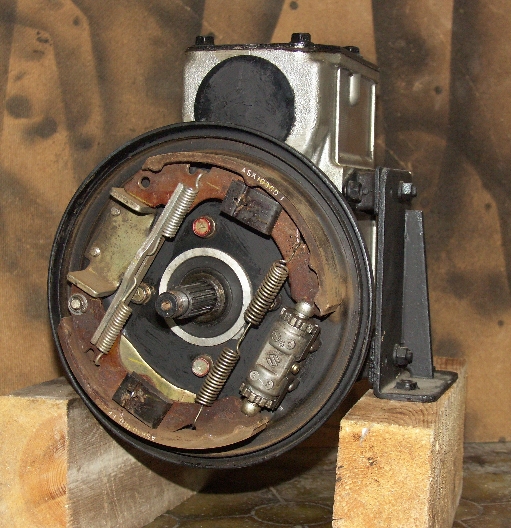

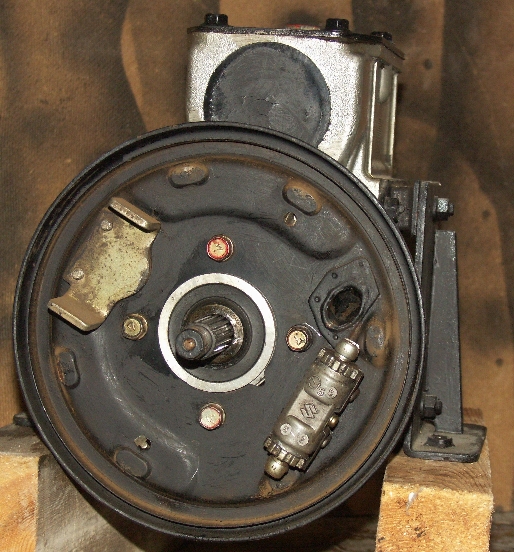

Erstmal Hand-Bremstrommel und Bremsbacken Demontieren.

(Bild 1/2/3)



        3











(4) Die vier Schrauben der Handbremsplatte entfernen

 4                 5

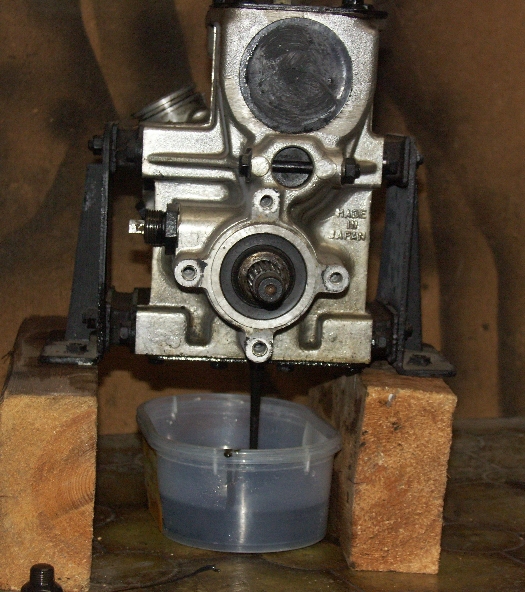

  (5) Öl-Ablassen nicht vergessen





  6

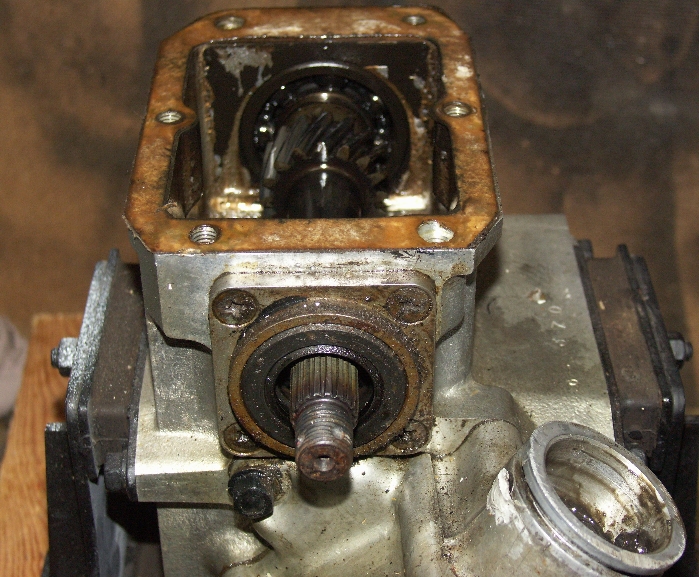

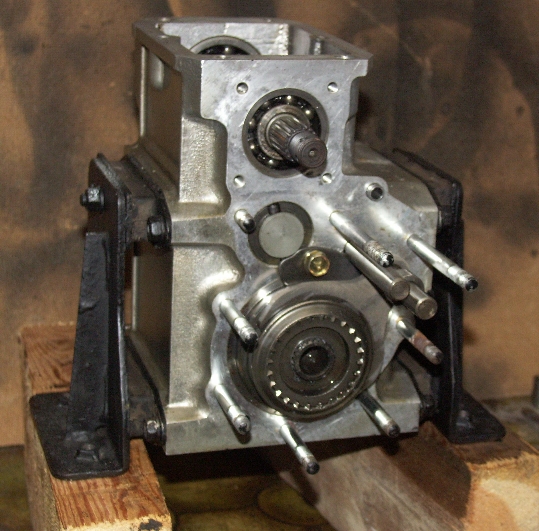

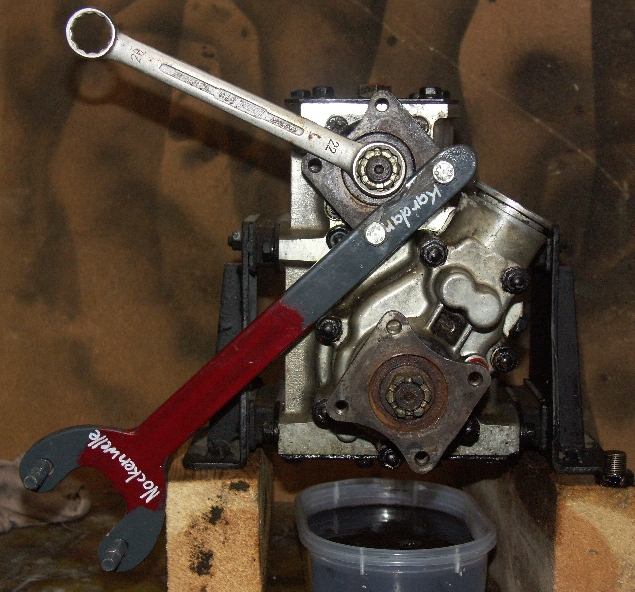

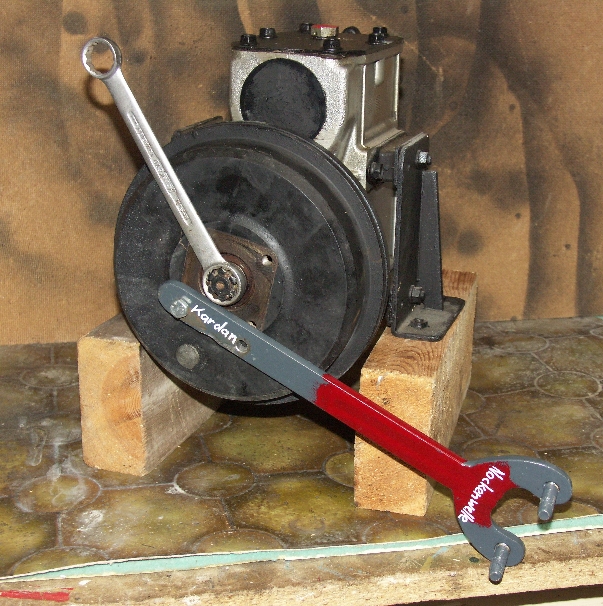

(6) Am vorderen Gehäuse beide Flansche lösen und abziehen

              7

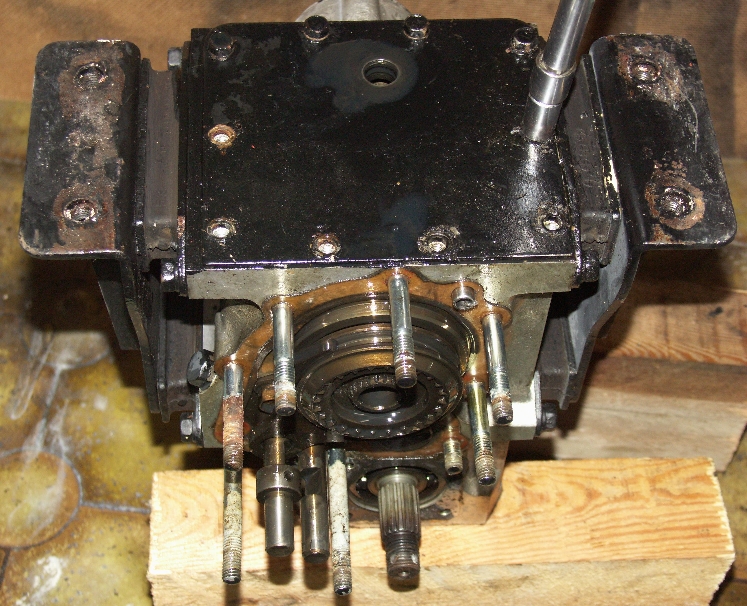

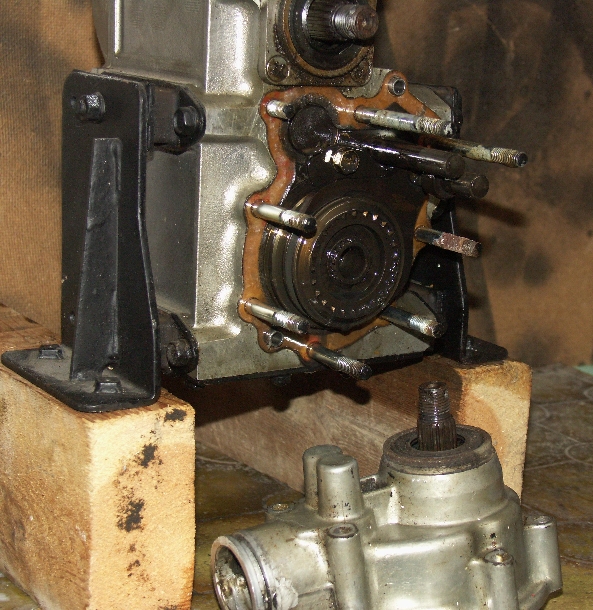

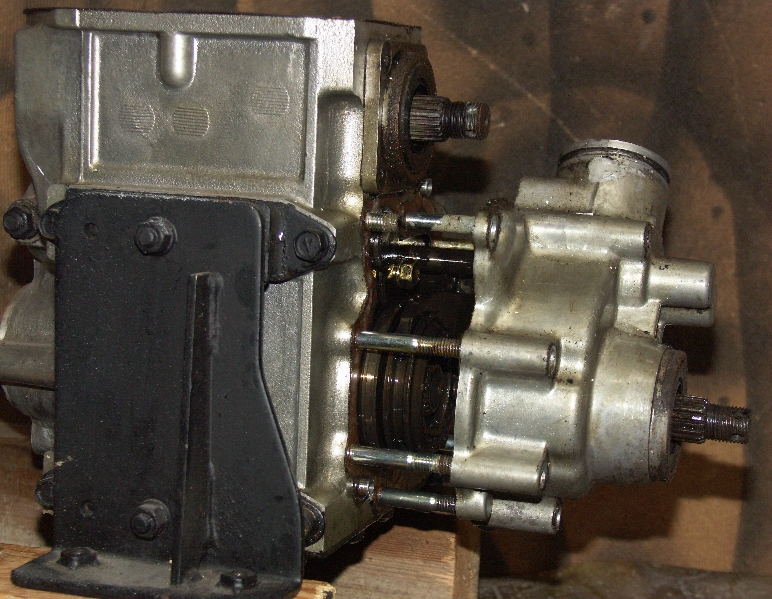

        (7) Gehäuse, für Schaltklauen, vorsichtig mit (Gummi)Hammer von der Dichtung trennen und entfernen









(8) Schaltklauendeckel abgebaut

       9   10




  8








          (9) Oberen und (10) Unteren Deckel abschrauben





                    11 12
(11) Deckel abgeschraubt

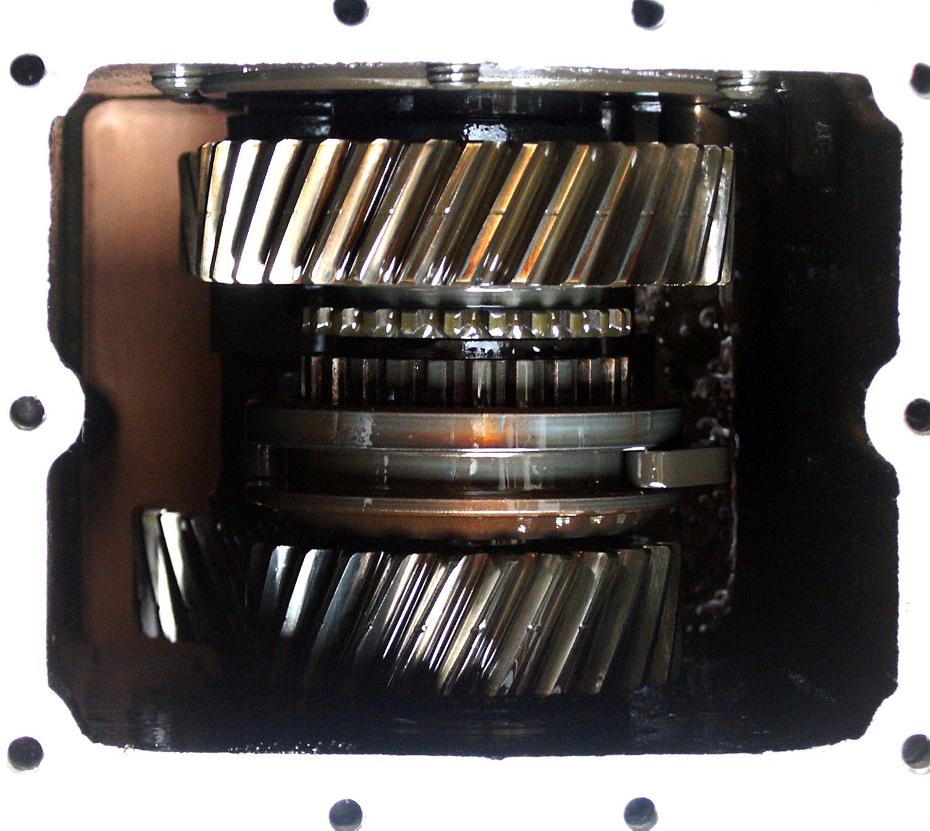

(12) Und so  SOLLTE ein Getriebe innen aussehen - keine Verschleiß!

















  13                           14
  (13) Deckel-Oben mit neuer Dichtung.

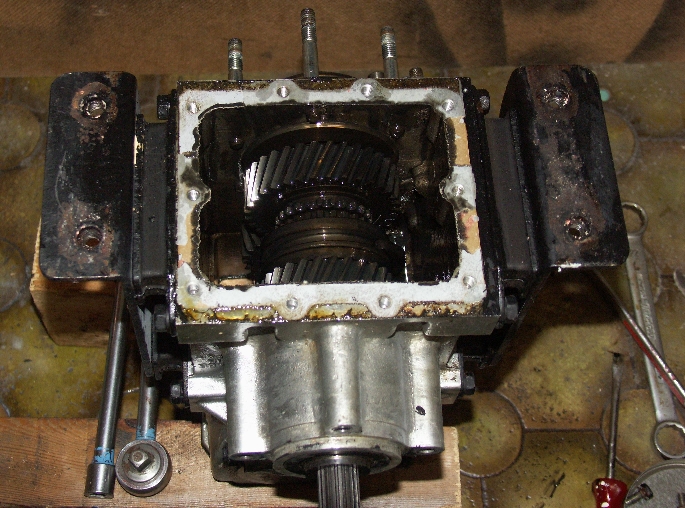

(14) Hier sind schon alle alten Dichtungsreste komplett entfernt.















  15 16


(15 / 16)

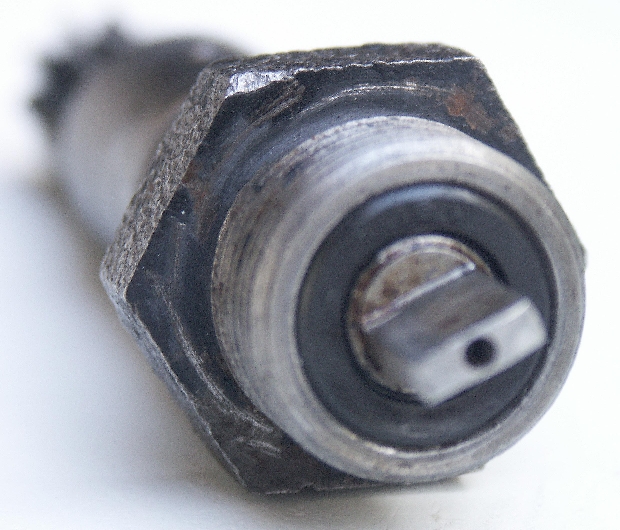

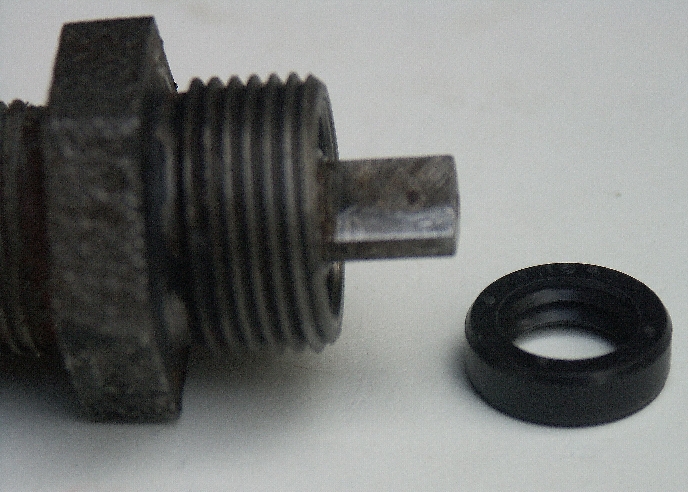

WICHTIG: Nicht den Simmerring des Tachoantriebs vergessen! Der Winzling wird gerne übersehen.

Suzuki.Nr: 09285 - 10003

Größe: 10x16x5
















  17

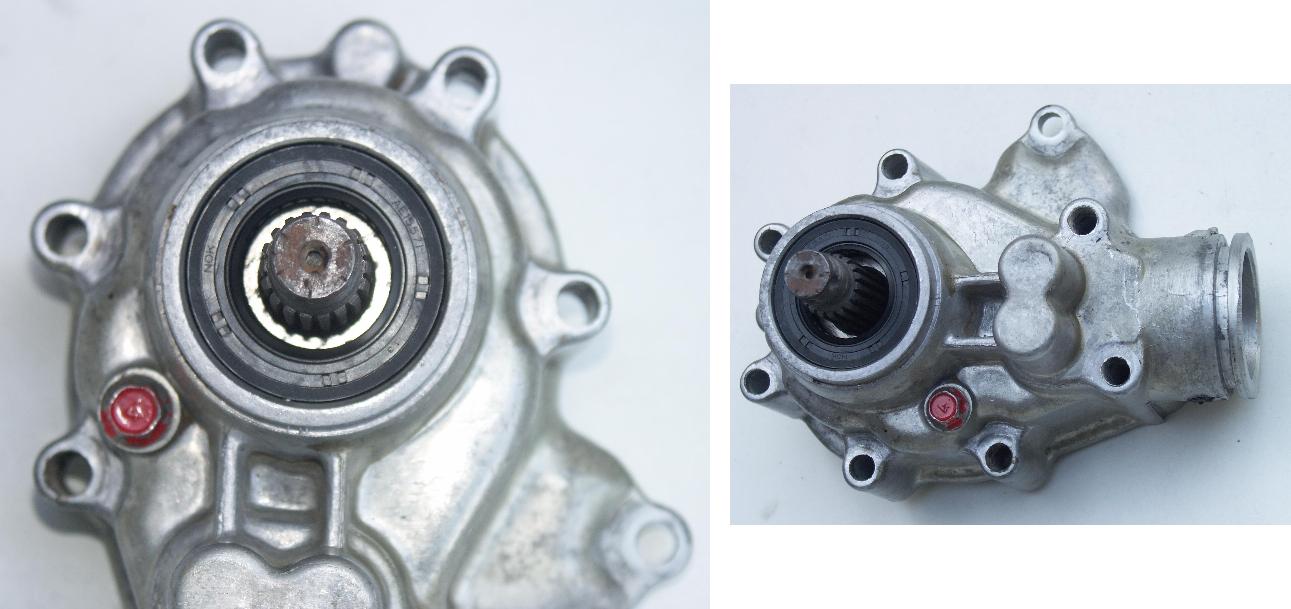

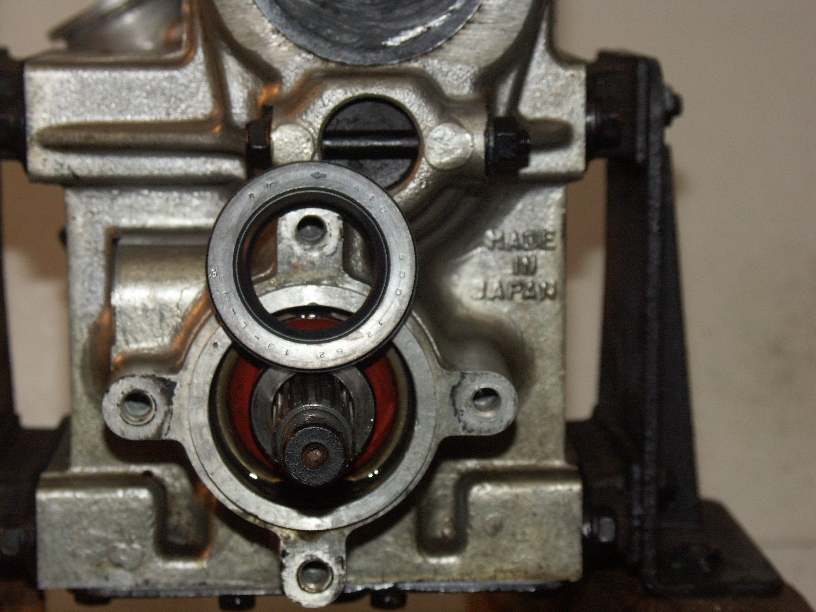

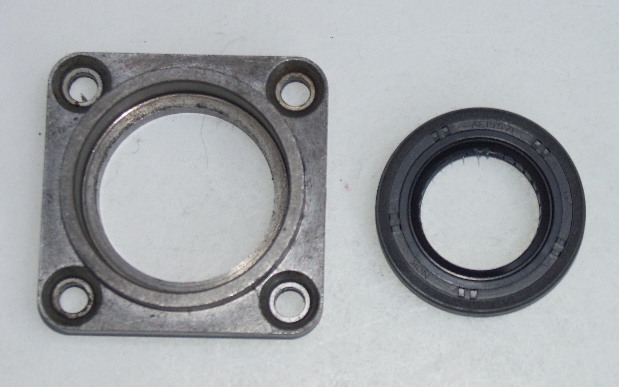

(17) Simmerring vorne oben und (18) unten erneuert.

Suzuki.Nr: 09283-28022

Größe: 28x47x10

 18








                                           Rot markiert - Ölkontrollschraube





(19) Simmerring hinten (hinter der Bremsplatte)

Suzuki.Nr: 09283 - 32009

Größe: 32x52x10

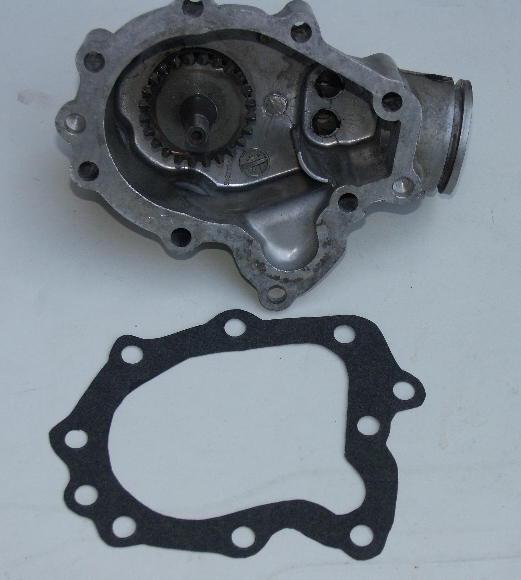

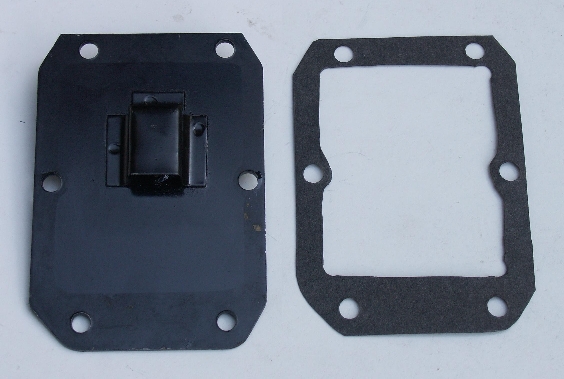

 19   20 (20) Dichtung für Schaltklauendeckel zuschneiden.












  21                           22

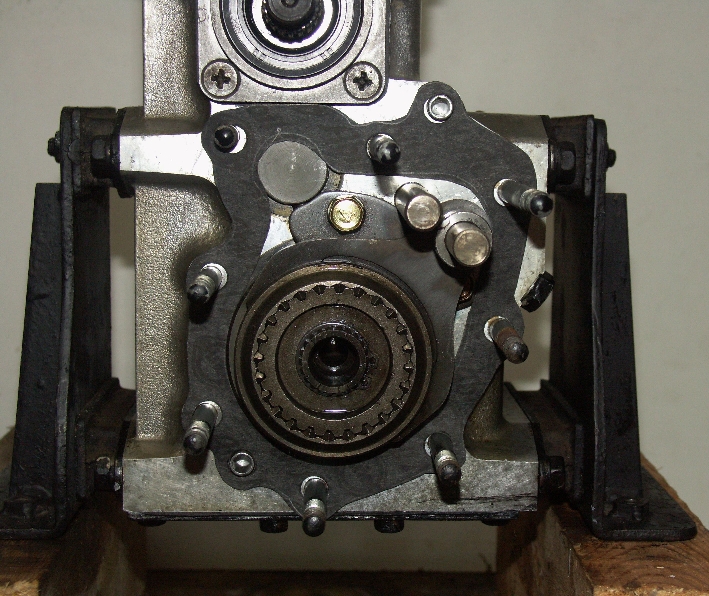

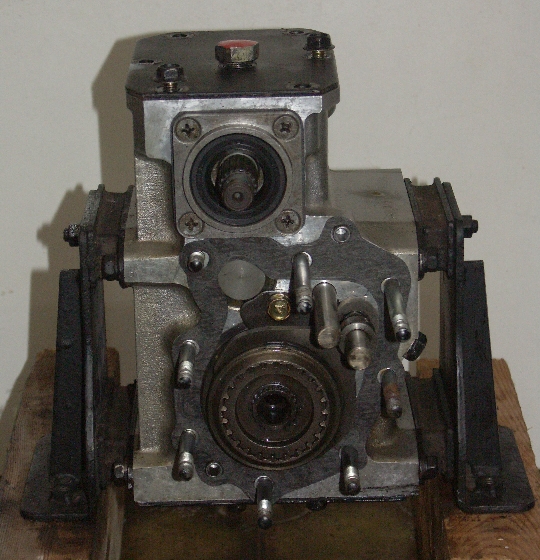

      (21 / 22) Hier mit Dichtung für Schaltklauendeckel

PS:  Alles in umgekehrter Reihenfolge zusammengebaut   ;-)


















Meine Ausgaben für diese Arbeit >>26,60.- Euro<<



      Alle Papierdichtungen aus Abil-Dichtung 0,25mm       ca. für 4 .-

      Simmerring Tachowelle     3,60 .-

      Simmerring VORNE Oben     6,50 .-

      Simmerring VORNE Unten     6,50 .-

      Simmerring HINTEN (Bremsseitig)     6 .-









Die nächsten 50.000 km sollte das Getriebe dicht sein!




Autor & Photos:
    Hermann R.
