Teile und Einbau Halbtürenverschluss LJ80
Fertige Tür mit Verschluss Riegel auf "ZU" Stellung

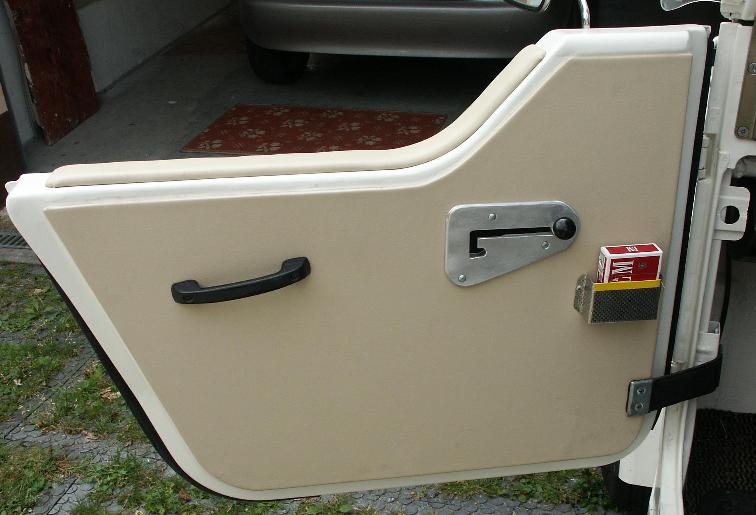

Fertige LJ80-Tür (Riegel "AUF")

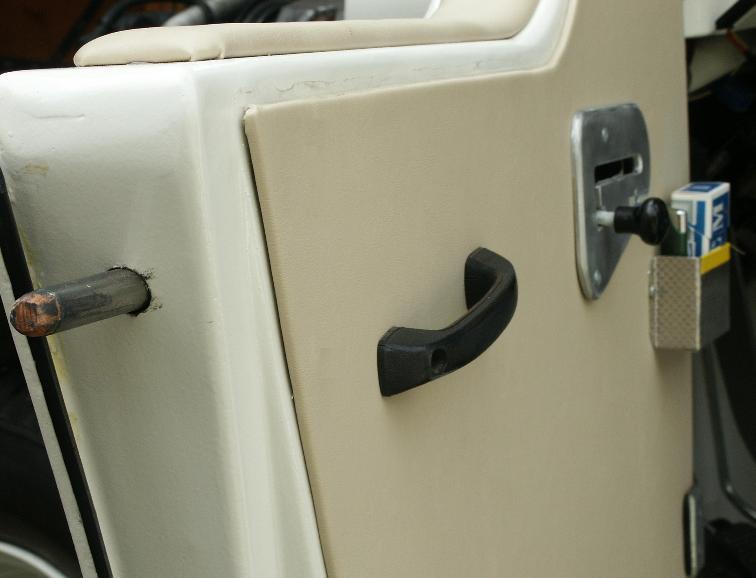

             Riegel auf "ZU" Stellung
        Konstruktion, Autor und Photos: Hermann R.

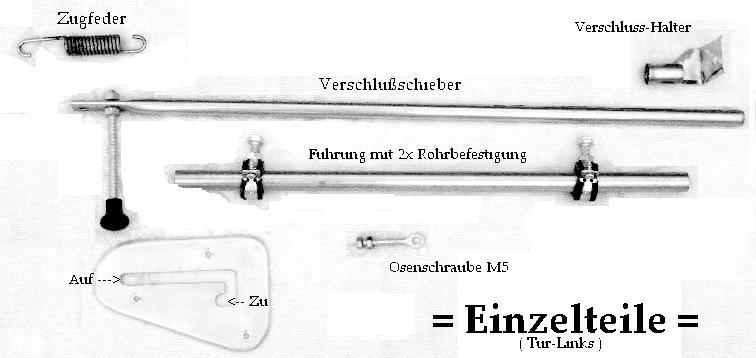

Einzelteile

Mit Edelstahlrohr, Ösenschraube und zwei Rohrschellen aus dem Baumarkt (Sanitär).

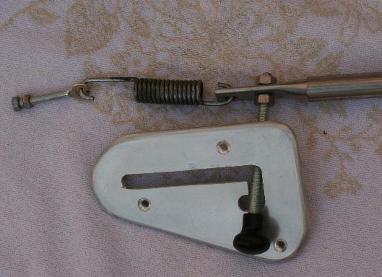

Alte Zugfeder vom Mofaständer und eine Aluabdeckplatte.

Verwendet werden die Originallöcher in der Tür, ebenso wird die Verschlussaufnahme an der Vorhandenen Schraube der Ketteneinhängung verwendet. (KEIN Schweißen erforderlich!)

Vom TÜV abgenommen,

als NORMALE Tür !

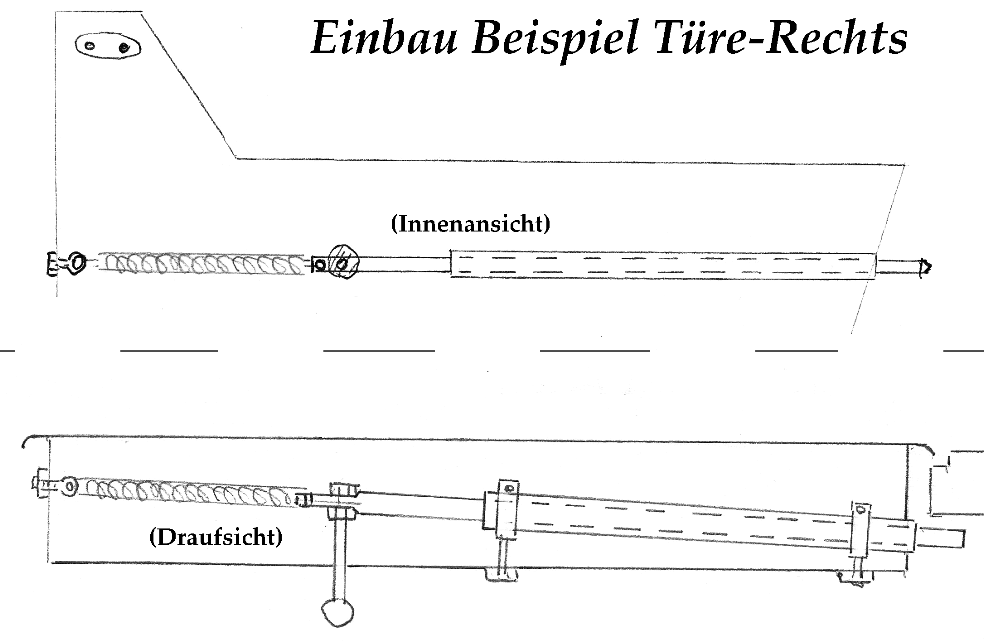

           Skizzen zum Riegeleinbau für Suzuki LJ80
      EinbauSkizze







  lj80
  lj80 info


Wird so Eingebaut, das der Federzug immer eintritt, wenn die Tür geöffnet ist.

So wird bei unabsichtlichen zuschlagen der Tür, der Verschluss nicht auf die Karosse gedonnert.














Einbau-Skizzen



                                    EinbauGrafik LJ80 Tür
        Teile 1

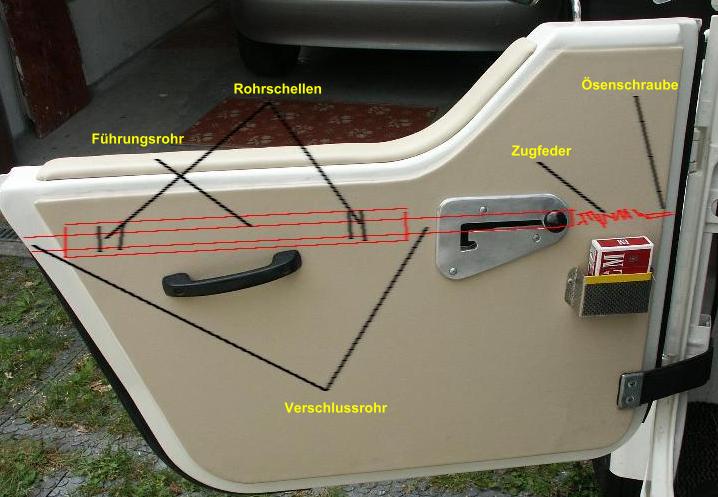

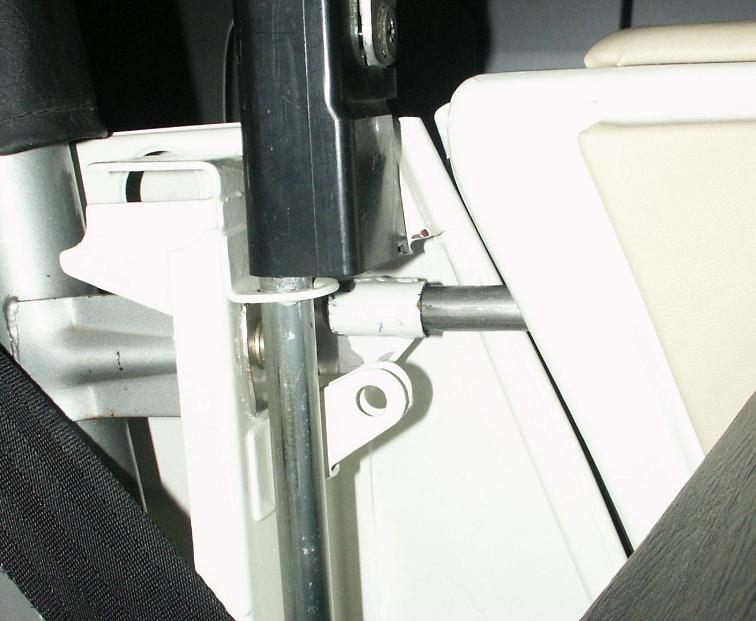

        Einbauteile (Bandseite)


Türverkleidung wurde mit Kunstleder überzogen, verklebt mit Sprühkleber, die Armauflage ist aus Sperrholz mit Schaumstoffeinlage (Soll ja auch bequem sein!).










Verschluss "ZU", Aufnahme Riegel bei unseren LJ80     Aufnahme Vorderansicht, darunter ist die Kettenbefestigung zu erkennen.

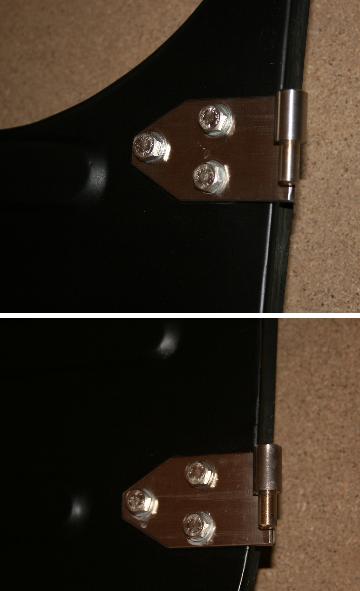

VA-Scharniere für zwei Türen

(Anfertigungskosten 30.-€)









PS: Bei meinem "Blauen" LJ80 sind noch VA-Scharniere dran, zum Aushängen.

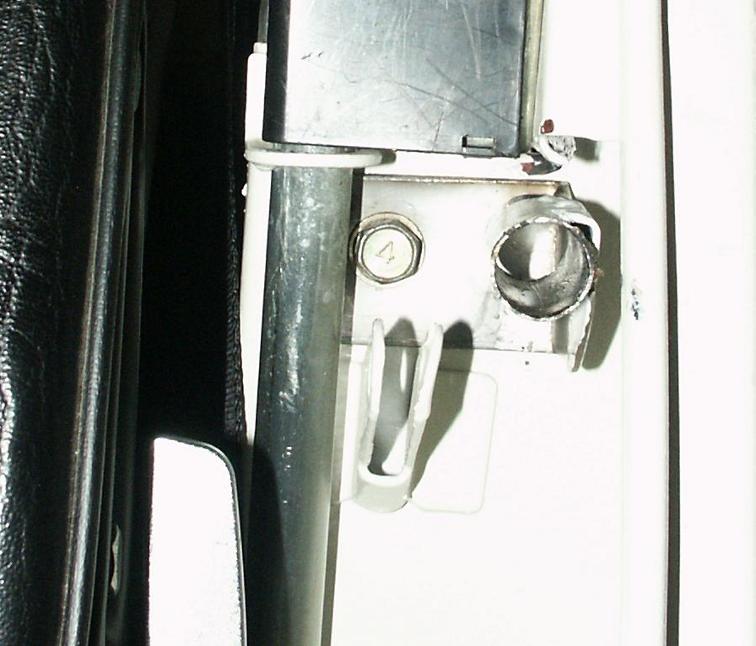

 Aufnahme bei Ketteneinhängung

(Seiten-Vorderansicht, Türe Links)

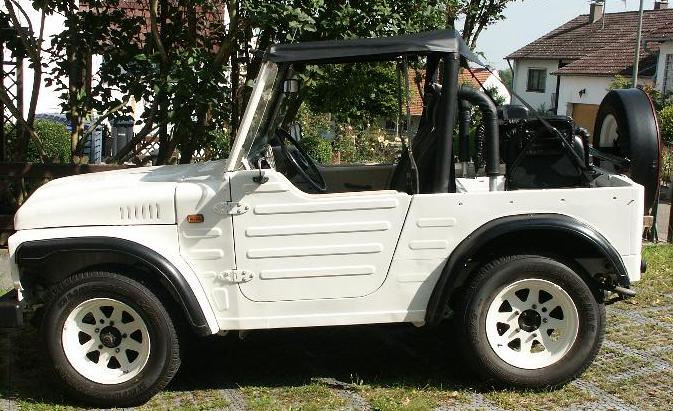

Fertigeingebaute LJ80 - Halbtür (mit TÜV-Abnahme), keine Eintragung in den Papieren notwendig!!

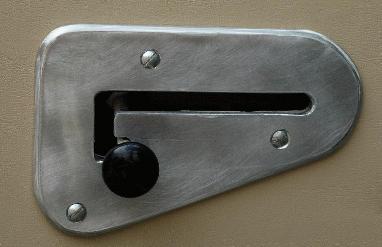

Einarbeitung Verriegelung in Alu-Verkleidung ALU-Platte, Gebohrt und gefeilt, mit Rasterfunktion, hier auf "ZU"

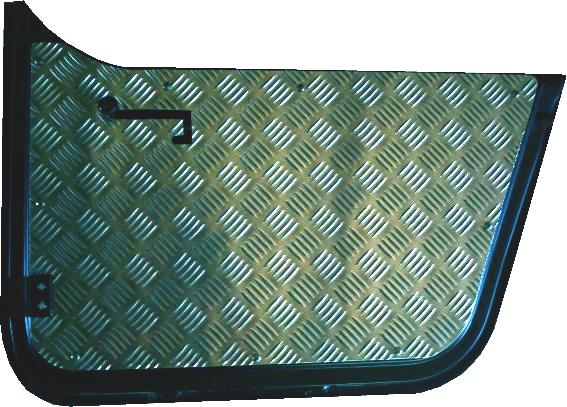

Einarbeitung in Alu-Verkleidung ODER mit Verschluss-Platte aus 4mm Alu



 Fertigung und Einbau ca.10 Arbeitsstunden
